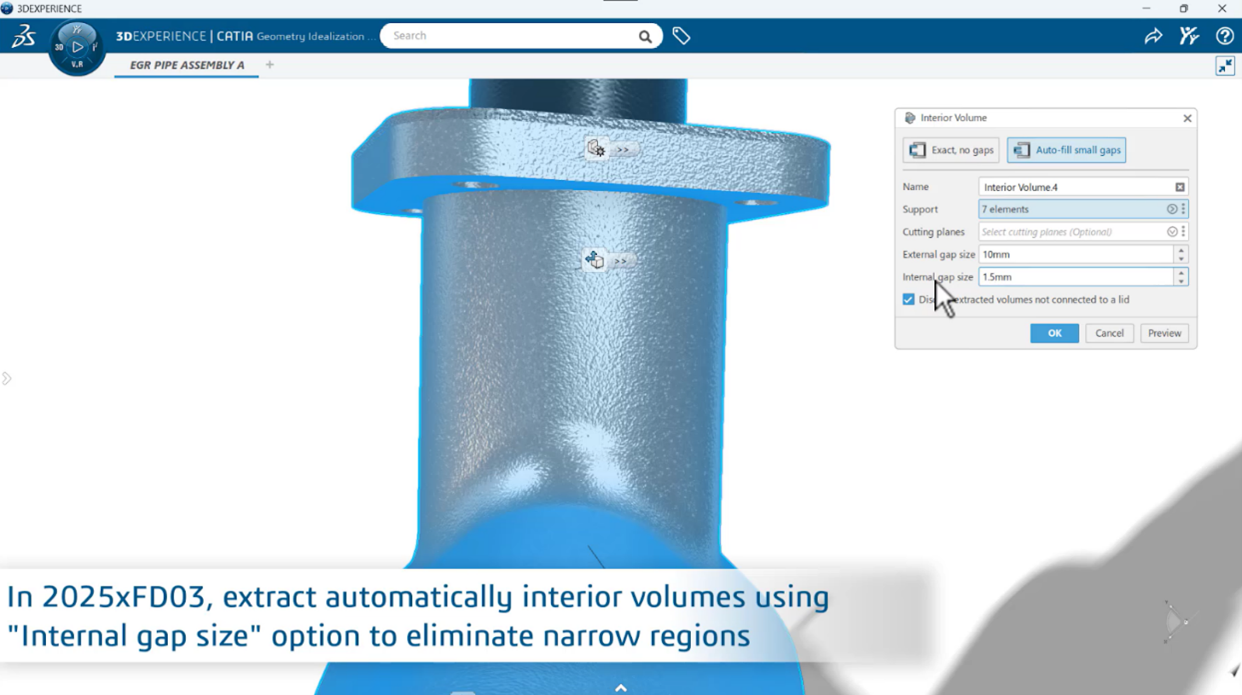

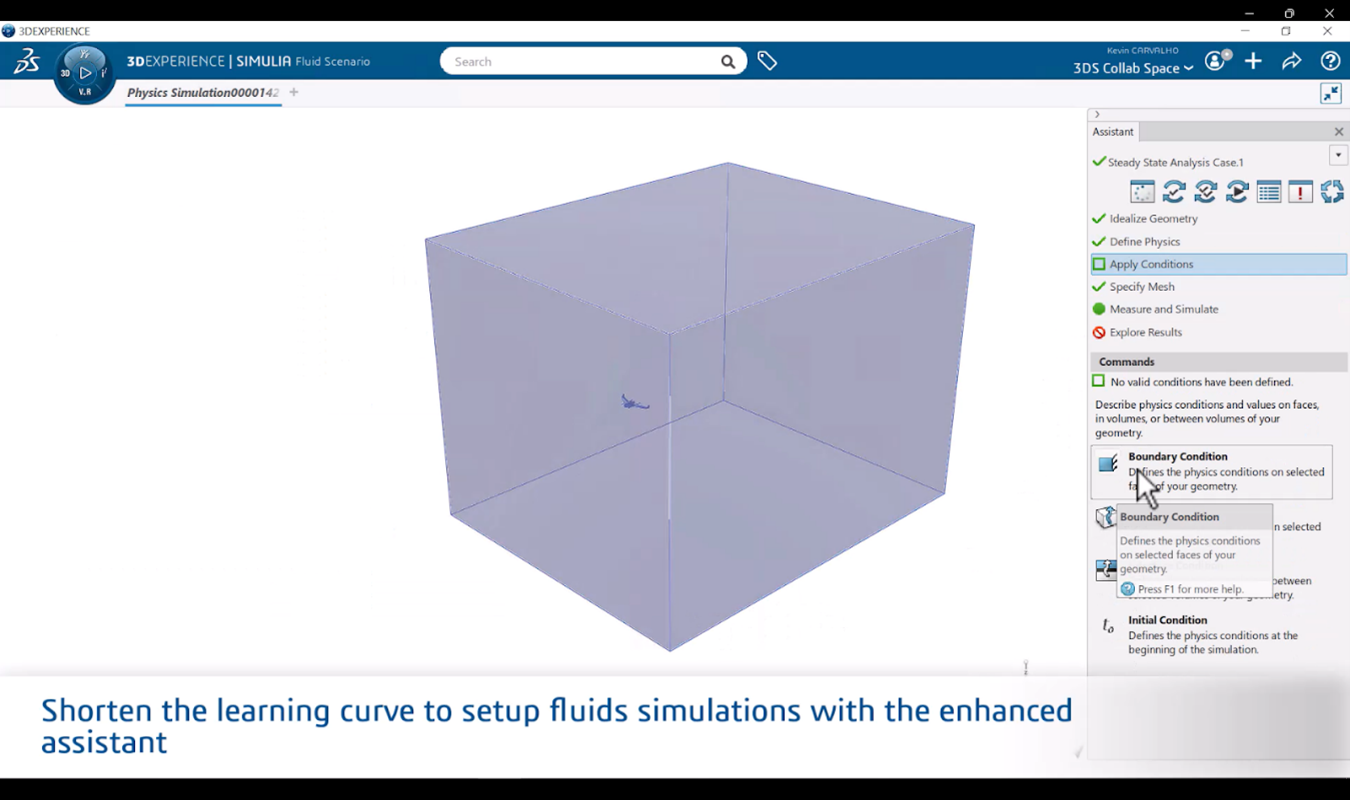

長期以來，計算流體力學（CFD）被視為模擬領域中的「深水區」。非線性的工作流程、複雜的物理模型，以及龐大的數據解讀門檻，使得這項強大的技術往往僅掌握在少數受過高度訓練的專家手中。 然而，達梭系統深信，模擬技術應當賦能於所有工程師，而非僅限於專家。透過 3DEXPERIENCE 平台上的 Fluid Dynamics Engineer 角色，SIMULIA 正致力於推動 CFD 的「普及化」。這並非意味著簡化科學原理，而是透過「使用者體驗」（以下簡稱UX）的重塑，在不妥協精確度的前提下，讓模擬變得更直觀、更具擴展性且易於協作。 本期技術通報將帶您深入剖析，最新的 UX 策略如何打破 CFD 的技術高牆。 為何過去 CFD 難以跨越「專家門檻」？ 在傳統的工作流程中，CFD 應用程式本質上是極其複雜的。 非線性流程：設定過程往往缺乏邏輯引導，新手容易迷失。 幾何處理耗時：複雜的 CAD 模型需要大量的手動修補才能進行網格劃分。 數據解讀困難：缺乏直觀的後處理工具，導致決策週期拉長。 這些痛點導致了一個普遍現象：模擬往往只能在設計定案後的「驗證階段」介入，無法真正驅動設計。SIMULIA 的目標很明確 ：保留專家所需的深度與準確性，同時降低非專職分析師的入門門檻。 解決方案：以「人」為本的 UX 設計哲學 SIMULIA 的研發團隊將使用者研究（User Research）與設計思考（Design Thinking）融入產品開發週期。透過觀察工程師如何設定模擬、在哪裡遇到阻礙，新的 Fluid Dynamics Engineer 角色體現了三大設計原則： 簡化設定：在保留控制權的同時，大幅簡化配置步驟。 情境引導：透過視覺提示與邏輯工作流，提供即時的反饋。 建立信心：確保每一步驟的清晰度，讓使用者對模擬結果更有把握。 六大技術更新亮點 為了落實上述理念，最新的 Fluid Dynamics Engineer 釋出了多項關鍵更新，旨在加速模型準備並縮短學習曲線： 1. 顯式流體體積抽取 (Explicit Flow Volume Extraction) 痛點解決：傳統上，定義流體域往往需要繁瑣的布林運算。 更新優勢：新功能可更快速地抽取流體體積，並清楚向使用者展示模擬範圍，大幅縮短前處理時間。 2. 自動微小縫隙填補 (Automatically Filling Gaps) 痛點解決：匯入的 CAD 幾何常帶有微小的破面或縫隙，導致網格生成失敗。 更新優勢：軟體能智慧偵測並自動密封幾何中的細微開口，顯著減少手動清理幾何（Clean-up）的痛苦過程。 3. 智慧引導分析定義 (Guided Analysis Definition) 痛點解決：邊界條件與參數設定錯誤是模擬發散的主因。 更新優勢：透過內建的 Assistant 功能，系統會以清晰的語言和情境提示，引導使用者完成流場定義、邊界條件與參數設定。 4. 集中式物理管理器 (Streamlined Physics Manager) 痛點解決：參數散落在不同選單中，管理不易。 更新優勢：新的 Physics Manager 將所有模擬參數的設定與控制集中化，讓使用者能一目了然地檢視並快速存取完整的模擬定義。 5. 直觀的視覺化 (Intuitive Visualization) 痛點解決：過於華麗但缺乏重點的後處理圖形。 更新優勢：數據呈現經過重新設計，強調「洞察（Insight）」與清晰度，幫助工程師更有信心地解讀流體行為。 6. 加速網格劃分 (Faster Meshing Setup) 痛點解決：網格品質與生成速度的權衡。 更新優勢：結合自動網格規範與新的 CVM 網格技術 ，使用者能更快速、穩定地生成高品質網格，在降低設定力氣的同時維持計算精度。 戰略價值：從「後端驗證」走向「設計驅動」 將 UX 思維導入流體力學產品線，其價值不僅止於軟體操作層面，更在於戰略層面的轉型。達梭系統正在讓更廣泛的工程族群（如機構設計師、產品工程師）能夠在設計早期就利用模擬技術。 這帶來了顯著的效益： 擴大採用率：非專家用戶也能獨立執行基礎流體分析。 縮短洞察時間 (Time-to-Insight)：加速從模型建立到取得結果的週期。 跨團隊協作：設計與製造部門能在同一平台上，基於相同的數據進行溝通與決策。 隨著工程挑戰日益複雜，具備智慧與直觀特性的模擬工具已成為必要。SIMULIA 透過持續的研究與 UX 優化，正在實踐「模擬普及化」的承諾，讓創新不再受限於工具的門檻。 想了解更多關於 Fluid Dynamics Engineer 的應用案例？歡迎 聯繫士盟科技 的技術團隊，預約 3DEXPERIENCE 平台現場演示。 資料來源： SIMULIA Blog 關鍵字 : CFD、熱流分析、FluidDynamicsEngineer、工程模擬
