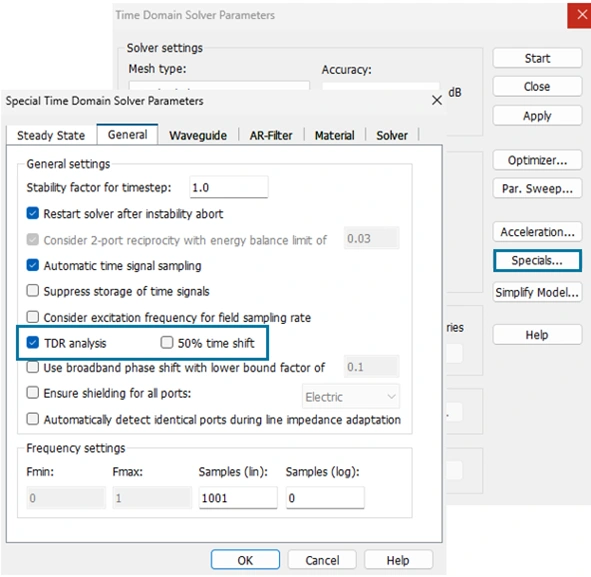

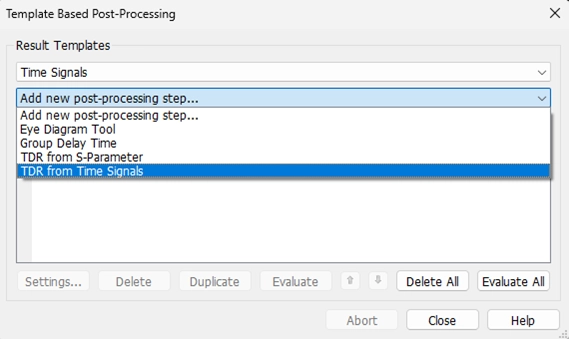

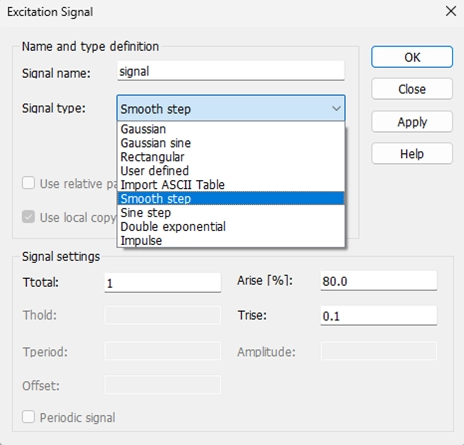

時域反射分析(TDR, Time Domain Reflectometry) 是高速數位設計中常分析的項目之一,可用於偵測阻抗變化與不連續等問題。近期部分用戶於 CST Studio Suite 2025 版本中進行TDR分析時,發現特定條件下模擬結出現異常震盪,影響結果判讀準確性。 為協助用戶持續正確使用 TDR 分析功能,本文整理已確認的觸發條件、建議替代作法,以及原廠目前回應進度,協助用戶在等待原廠修正期間,仍能正確進行 TDR 模擬工作。 觸發條件與異常現象 根據內部測試,異常現象會在以下兩個條件同時出現時觸發: 使用「Post-Processing > Result Templates > TDR from the time signal」功能進行 TDR 分析 激發源(Excitation Signals)設定為「Smooth Step Signal」 在此組合下,模擬結果中的 TDR 曲線將出現明顯且異常的高頻震盪現象,與過往版本正常結果差異明顯,影響阻抗判讀正確性。 建議替代方案 在官方修正前,我們建議用戶可改採以下方式進行 TDR 分析,以獲得穩定可靠的的TDR結果數據。 改用「Solver Setup > Specials > TDR Analysis」功能,直接從求解器取得 TDR 數據。(此流程為直接內建於求解器的 TDR 功能,結果正常無異常現象。) 原廠處理進度與使用建議 此問題已由我們正式回報至 CST 原廠技術支援團隊,原廠已初步判定此為軟體 bug,目前研發團隊正進行進一步調查與處理。後續若有修正版釋出或其他更新資訊,我們將第一時間通知用戶。 在此之前,建議所有使用 CST Studio Suite 2025 進行 TDR 分析的用戶,暫時避免採用「TDR from the time signal」搭配「Smooth Step Signal」進行後處理,改採「Solver 內建 TDR Analysis 功能」為優先選項,以確保分析結果之可靠性與準確性。 若您於 CST 產品使用上有任何問題或需求,歡迎與士盟科技聯繫我們將竭誠提供協助。
